三氧化鎢納米線可以采用水熱法、以Na2WO4?2H2O和HCL為原料制備得到。
水熱法制備三氧化鎢納米線
1.稱取3.68g（0.011mol）Na2WO4?2H2O加入到20ml去離子水中攪拌溶解；
2.將3M HCl緩慢滴加到上述溶液中，攪拌至白色沉淀不再生成，調(diào)節(jié)pH值到1左右；
3.加入適量0.5M Na2SO4，繼續(xù)攪拌2h后將溶液轉(zhuǎn)移到60ml帶聚四氟乙烯內(nèi)襯的不銹鋼反應(yīng)釜中，密封后放入恒溫鼓風(fēng)干燥箱中，在160℃下反應(yīng)12h；
4.自然冷卻到室溫后，將水熱反應(yīng)后的產(chǎn)物離心后分別用去離子水和無水乙醇洗滌3次；
5.將洗滌后的產(chǎn)物轉(zhuǎn)移到表面皿中，放入恒溫鼓風(fēng)干燥箱內(nèi)，在100℃下干燥12h，得到試樣1；
6.在保持其他條件相同的情況下，改變添加劑的濃度，分別用0.25M和0.125M Na2SO4代替0.5M Na2SO4，得到試樣2和試樣3。并用X射線粉末衍射（XRD）、掃描電鏡（SEM）、紫外漫反射（UV－Vis）、電子能量分散譜（EDS）和激光拉曼光譜（Raman）測(cè)試手段對(duì)樣品進(jìn)行表征。
測(cè)試結(jié)果表明：

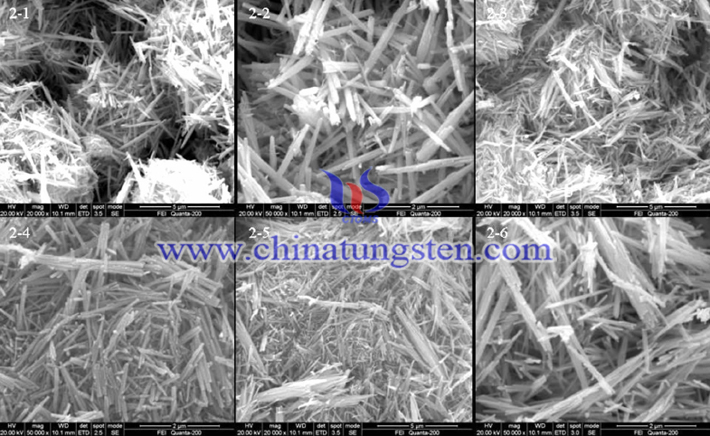

1.Na2SO4作為添加劑時(shí)，水熱合成的產(chǎn)物的粗細(xì)和長(zhǎng)短略有差異。
2.不同濃度的Na2SO4對(duì)產(chǎn)品晶型和形貌無影響，但影響其晶粒尺寸，其中0.125 MNa2SO4所得WO3納米線的尺寸最小，平均直徑約為5nm，長(zhǎng)度約為1um，并具有最佳的光催化活性，可見光（≥420nm）照射150min羅丹明B溶液后的降解率達(dá)96.01%。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/chinese/tungsten-oxide-nanowire.html
